亚洲欧美日产综合在线网_精品一品国产午夜福利视频_国产精品天天看天天狠_337p日本欧洲亚洲大胆裸体艺术_人人妻人人藻人人爽欧美一区

水性隔熱保溫保冷材料——_管道隔熱保溫保冷材料——水性隔熱保溫保冷材料源頭廠商—彩田化工水性隔熱保溫保冷材料的源頭生產廠商—創(chuàng)能CCG200水性隔熱保溫保冷材料。公司總部位于深圳，生產工廠位于惠州惠陽-石化區(qū)。

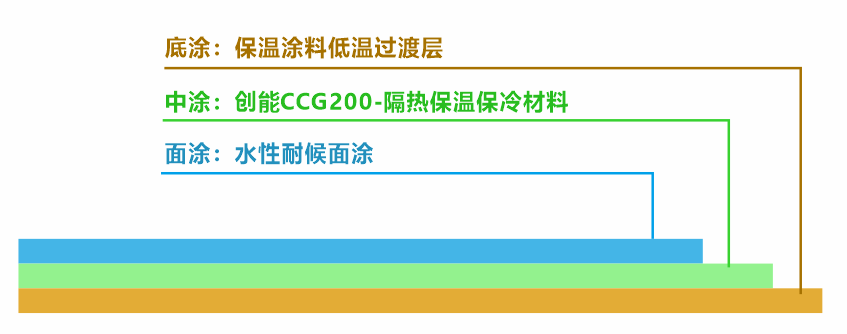

隔熱保溫保冷材料的低溫過渡層方案，主要是為了解決施工物體表面的結露現象，當施工物體表面存在冷凝水，我們要先進行保溫涂料低溫過渡層施工，再進行隔熱保溫保冷材料施工。涂層結構如下圖：

具體施工方案：

第一步：表面處理

去除所有污染，噴砂至最小Sa2級， 動力工具清潔至St3級。對于小的工件，徹底除脂和砂紙打磨。確保表面干凈無油脂，有冷凝水的表面需要擦干冷凝水，確保無明水，表面處理合格后進行下一步施工。

第二步：保溫涂料低溫過渡層施工

施工溫度范圍在：-10℃-10℃，低溫表面有冷凝水時，需涂覆保溫涂料低溫過渡層，施工至理想厚度并檢測，讓表面溫度超過露點溫度，沒有結露現象，進行下一步施工。

(1)混合比例:甲組分:乙組分=1:2(重量比)。

(2)混合使用壽命:15分鐘內使用完，建議刷一次調配一次，調配量不宜過多，避免擱置過久不能使用。

(3)涂刷方法:噴涂，刮涂。如果感覺粘度很大可加入不超過總量5%的稀釋劑稀釋。

(4)在上述施工環(huán)節(jié)中需要注意，過渡層須按照比例調配，規(guī)劃計算好每次刷涂的面積，根據施工面積適量調配。建議:涂料刷一層調配一次，一次用完最佳。最低施工溫度:-10℃。

第三步：隔熱保溫保冷材料噴涂施工

1、將分散好的材料裝入隔熱保溫保冷材料專用的噴壺中，根據實際情況調節(jié)好噴涂壓力，噴涂流量大??；

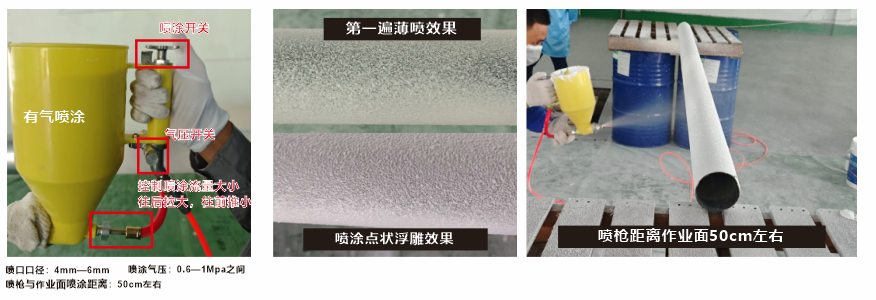

2、噴壺口徑：建議4—6mm之間、噴涂壓力：0.6—1Mpa之間、噴槍與作業(yè)面之間的噴涂距離：50cm左右。有氣噴涂的噴槍具體參數可根據實際情況自主調節(jié)；

3、在作業(yè)面正式噴涂之前，需提前測試下噴槍的噴涂效果是否均勻，確定噴涂均勻后即可開始正式噴涂施工；

4、第一道噴涂須薄噴，噴涂厚度不得超過1mm, 噴槍在調整好參數后，距離作業(yè)面50cm左右勻速移動噴槍，不得重復噴涂一個地方，控制好噴涂流量和距離，在鋼管上噴涂時，鋼管須提前打磨好預涂好環(huán)氧富鋅底漆，然后才可進行隔熱保溫材料噴涂，不得直接噴涂在鋼管表面。噴涂在普通基面時也需要做好基面封閉處理。

5、待第一遍表干后可進行第二次噴涂，之后每道噴涂厚度在1—2mm之間，根據設計厚度選擇合適的噴涂厚度，表干后繼續(xù)噴涂，如此重復直至達到設計厚度，厚度檢測達標后才可進行面漆施工。

6、表干時間根據施工時的環(huán)境溫度、濕度、空氣流速以及噴涂厚度決定的，理論表干時間：≤4h,實際表干時間根據施工條件來定。

隔熱保溫保冷材料刮涂施工：

1、刮涂施工根據施工時作業(yè)面的大小選擇合適尺寸的刮刀或者平刀進行刮涂施工；

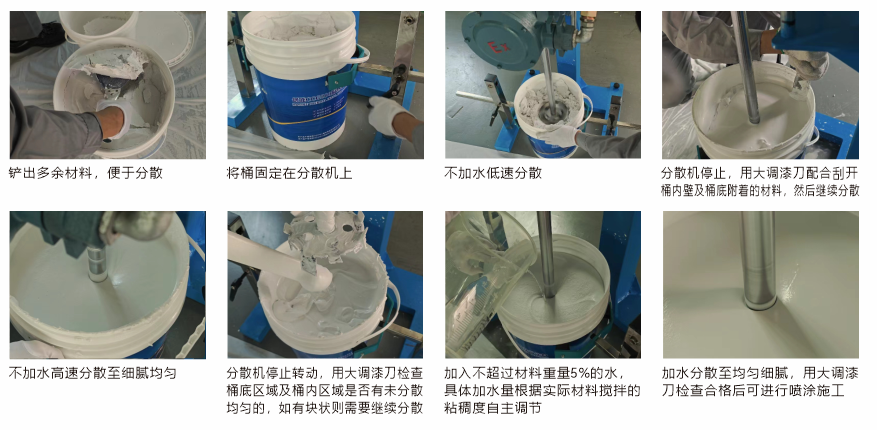

2、不加水將材料分散均勻后，可進行批刮施工，正常情況下批刮不需要加水；

3、對于存儲了一段時間的開桶后有點發(fā)干的材料，分散至相對均勻后再酌情加入少量的水進行粘稠度的調節(jié)，根據實際批刮施工情況自主調節(jié)至合適的粘稠度再進行批刮。

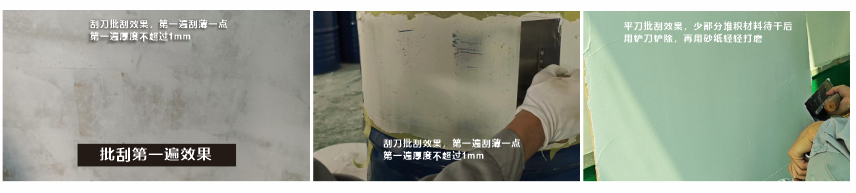

4、第一遍批刮不超過1mm,表干后繼續(xù)刮涂第二遍，之后每道刮涂厚度在1—2mm之間，批刮時建議刮刀上放入足夠量的材料，材料量少影響批刮效果，刮刀手法類似刮膩子，側刀刮涂，刮涂兩至三刀即可，不建議反復來回批刮，不僅材料會越刮越干也會影響表觀刮涂效果。刮涂達到設計厚度才可進行面漆施工。

第四步：隔熱保溫保冷材料 — 水性耐候面涂施工

1、建議面漆選用：單組分水性丙烯酸面漆

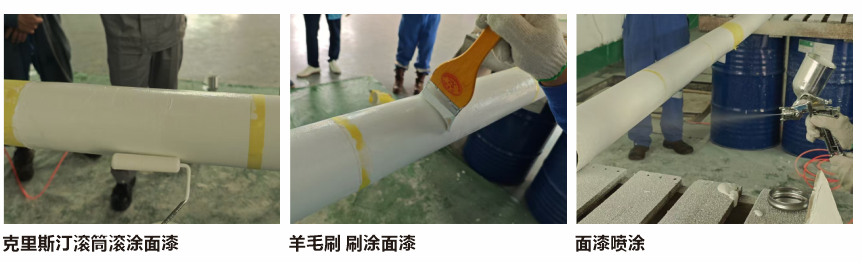

2、按照廠家的指導的方法，將面漆材料充分攪拌均勻后，裝入面漆專用噴壺噴涂施工、采用克里斯汀滾筒滾涂、采用羊毛刷進行刷涂施工，根據實際施工需求選擇合適的施工方式。

3、面漆施工前的注意事項：

檢測保溫材料是否達到設計厚度，檢測合格后才可進行面漆施工。如需在光面效果的保溫涂層表面施工時，需要用砂紙輕輕打磨，用羊毛刷或者清灰氣槍清理干凈灰塵雜質，再進行面漆施工。在點狀浮雕效果的表面進行面漆施工則不需要打磨，直接施工面漆即可。

4、面漆顏色支持定制，可根據管線標識系統要求定制顏色，便于對不同功能管線的區(qū)分。

此款水性隔熱保溫保冷材料的生產廠商是彩田化工，具體使用方法詳情請電話咨詢廠家后再使用。

隔熱保溫保冷技術參數如下：
